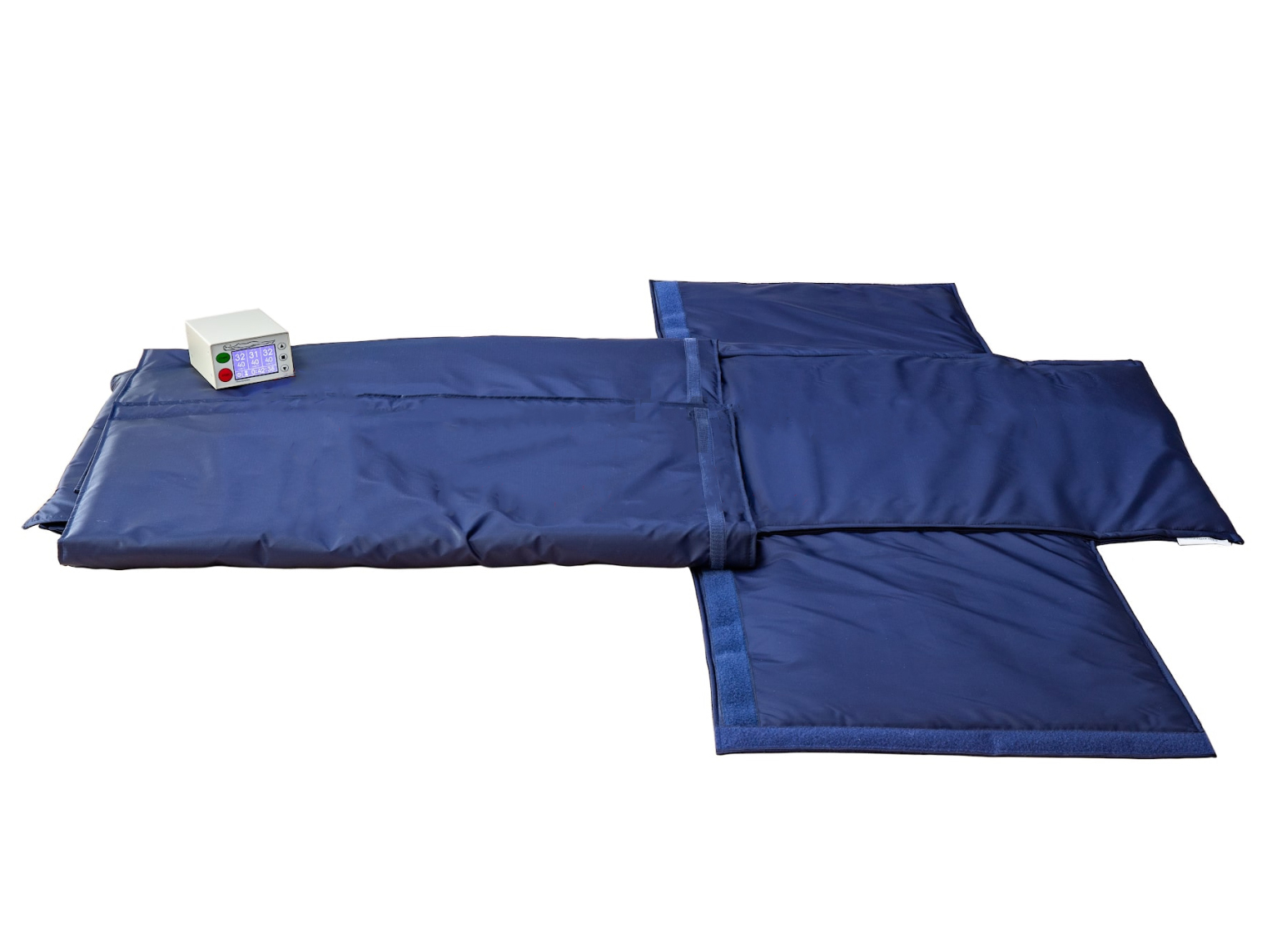

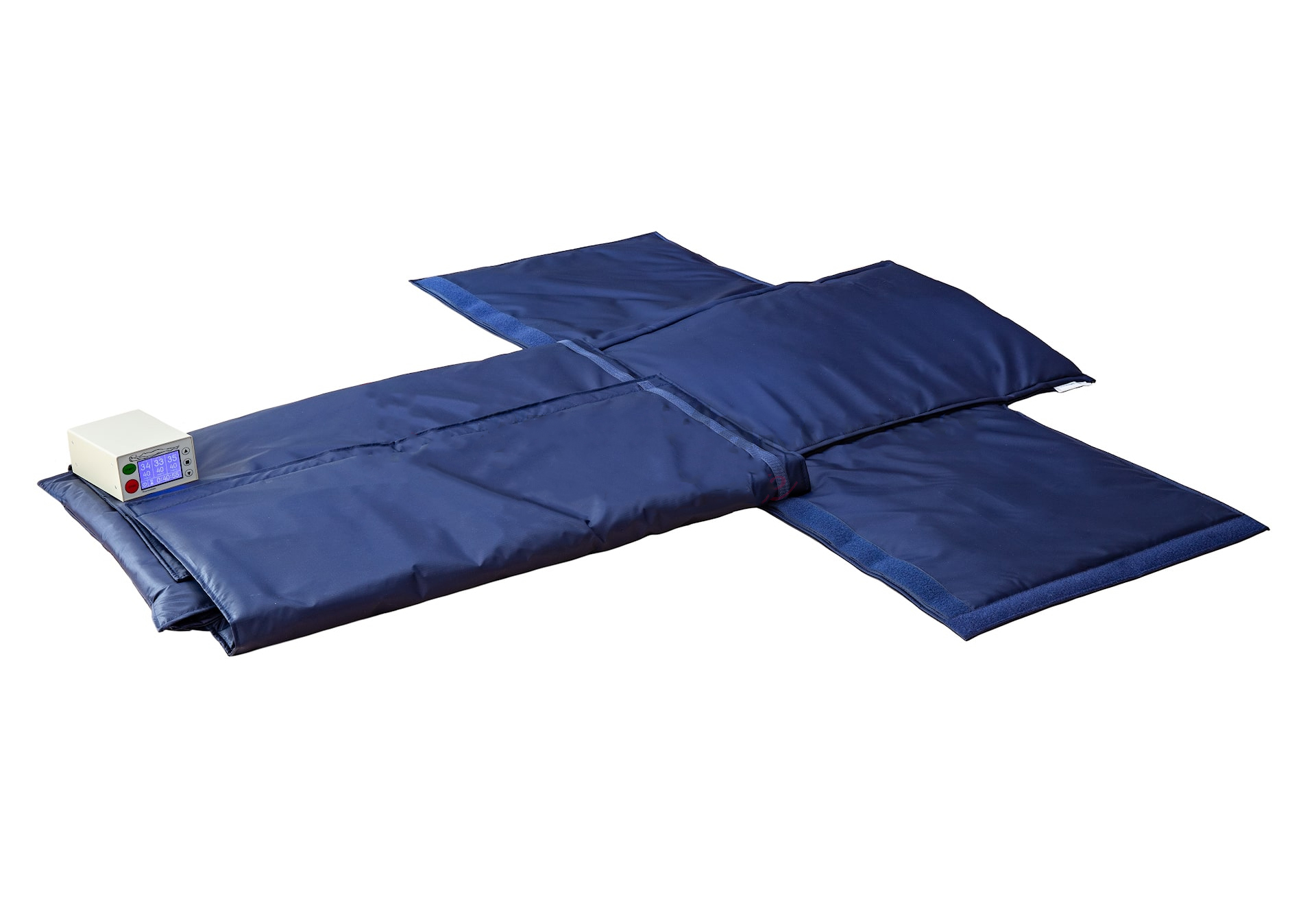

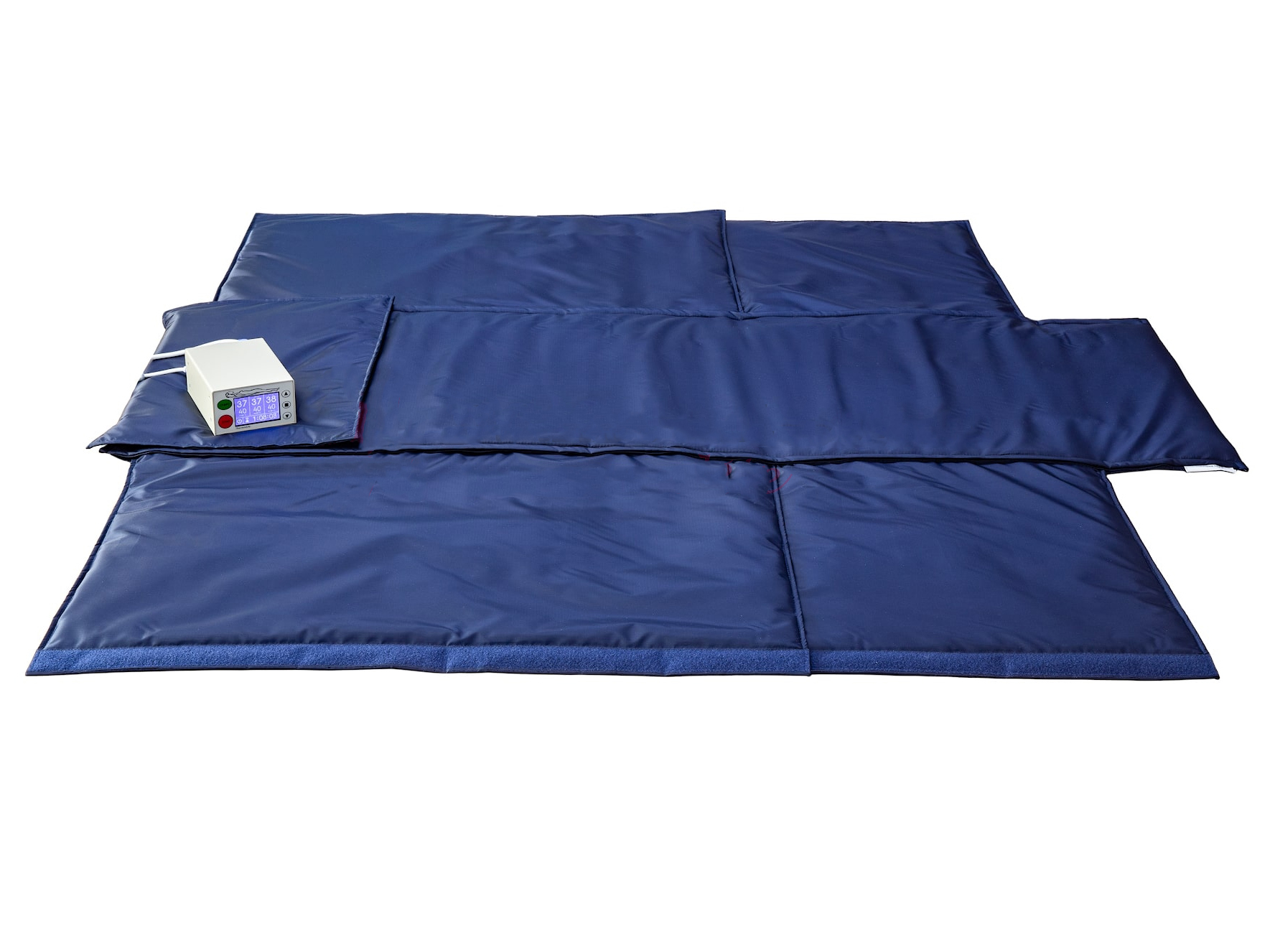

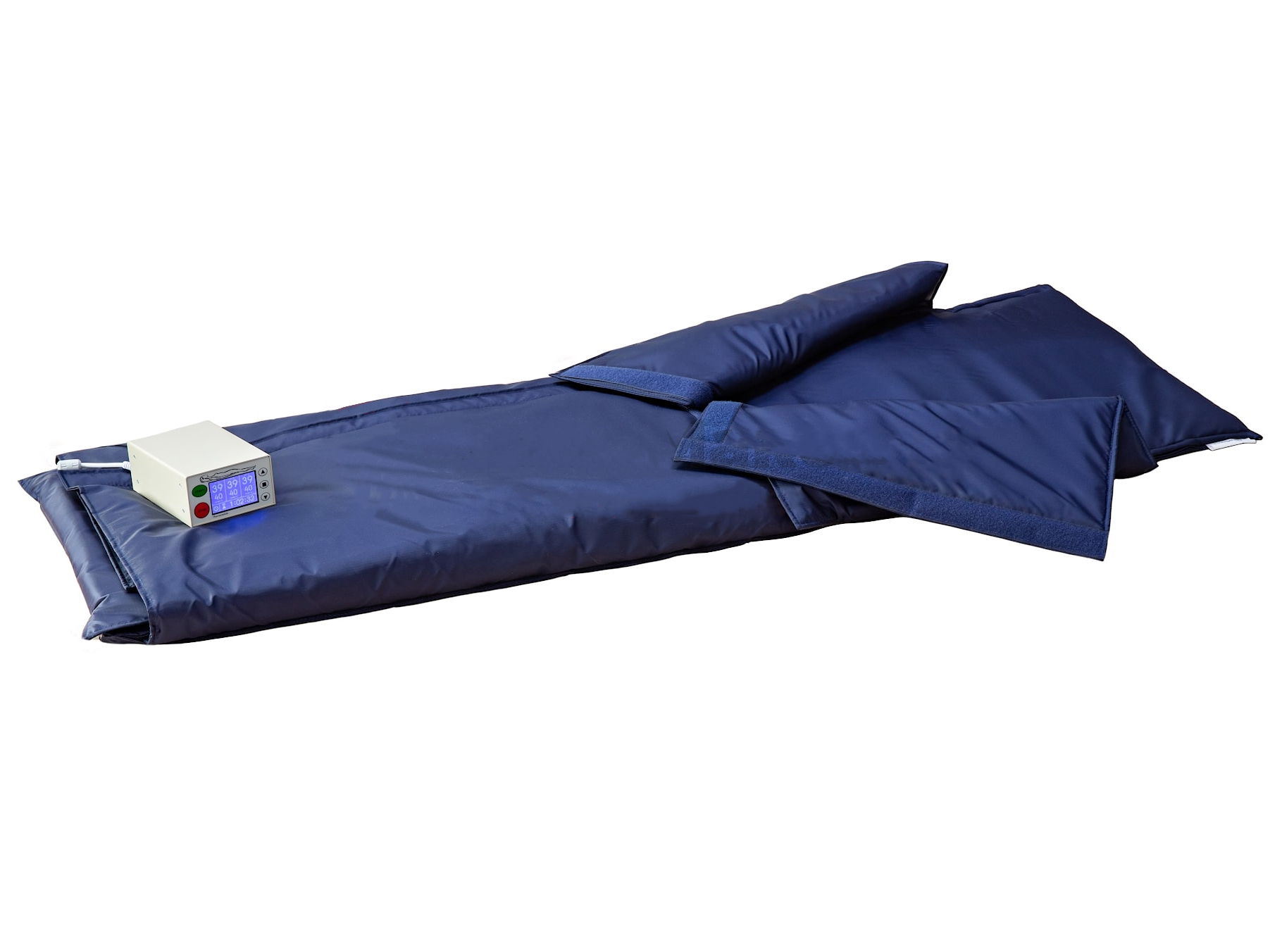

Термоодеяло с электроподогревом низкотемпературное "Термоэлит" модель MBL 2

Подготовка и порядок работы

Подготовка и включение

• Перед началом процедуры одеяло раскладывается на рабочем месте без складок в застегнутом виде.

• Блок управления располагается на ровной жесткой поверхности (для обеспечения вентиляции внутри прибора) в любом удобном для оператора месте. Разъем шнура питания одеяла соединяется с разъемом блока управления (до щелчка). Вилка шнура питания блока управления вставляется в сетевую розетку, и общий выключатель питания блока управления (на задней панели) переводится в положение «включено».

• Подождите несколько секунд, пока в нижнем ряду дисплеев не появятся показания реальной температуры для каждой секции одеяла, а в верхнем ряду – «24» в каждом дисплее.

Панель управления

• Дисплеи, расположенные под пиктограммой, показывают температуру в одеяле в градусах Цельсия, причем верхний ряд – заданную температуру процедуры, а нижний ряд – реальную температуру в секциях одеяла. Каждый дисплей расположен под той областью пиктограммы, зоне которой он соответствует (грудь, живот, ноги).

• Справа вверху расположен дисплей таймера (часы и минуты), а также кнопки задания времени процедуры.
  Кнопки «START» и «STOP» служат для запуска режима и остановки работы или экстренной остановки нагрева.

Режим прогрева

• Перед размещением пациента одеяло желательно предварительно прогреть в застегнутом положении в течение 10-20 минут. Время разогрева от 20°С до 37 °С в зависимости от температуры окружающей среды не более 25 мин.

• С помощью кнопок «▲» и «▼» установите нужную температуру процедуры для каждой секции одеяла в верхнем ряду дисплеев. Для тех зон термоодеяла, которые не должны подвергаться тепловому воздействию, установите температуру менее +27°С.

• Для включения нагрева нажмите кнопку «START». В нижнем ряду дисплеев появятся светящиеся точки для тех зон, нагрев которых необходим. Эти точки погаснут при достижении в зонах заданной температуры, которая в дальнейшем будет поддерживаться автоматически.

• Программа, заложенная в блоке управления, не позволяет задавать температуру термоэлементов более +40°С.
• Когда температура во всех 3 секциях сравняется с заданной, одеяло готово к работе.

Порядок работы

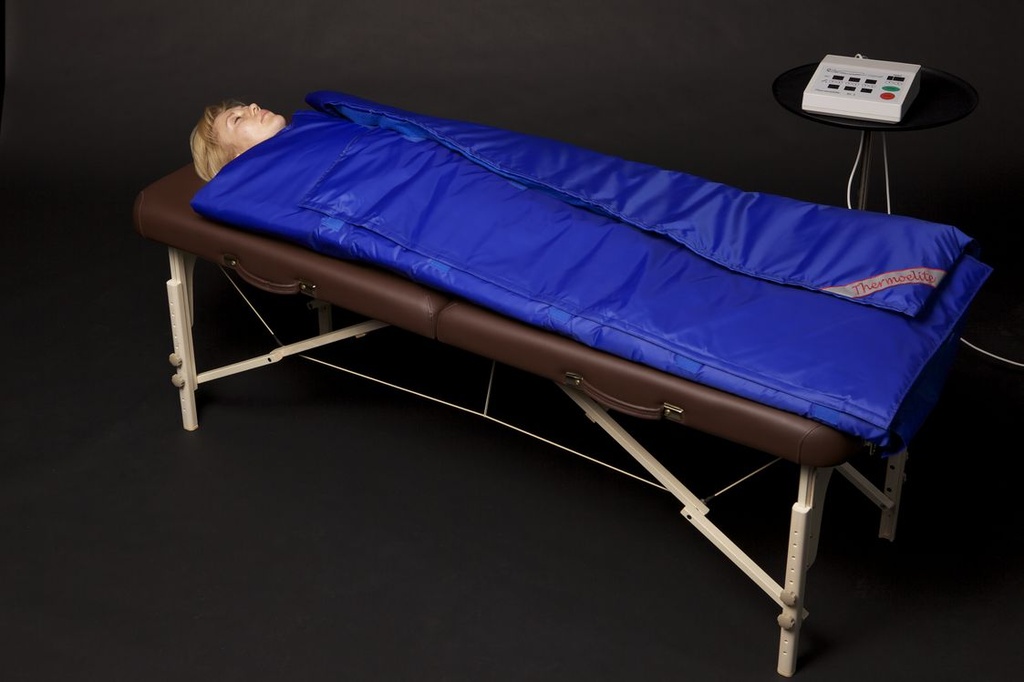

• При размещении пациента на термоодеяле температура внутри одеяла упадет на несколько градусов.

• С помощью кнопок таймера установите нужную продолжительность процедуры и нажмите «START» для запуска таймера. Таймер будет показывать время, оставшееся до окончания процедуры, а по его истечении подаст звуковой сигнал и отключит нагрев от всех секций одеяла.

• Оператор в любой момент может изменить заданную температуру или время процедуры кнопками «▲» и «▼». При нажатии и удержании какой-либо из этих кнопок ускоряется изменение значений.

• Для досрочной или экстренной остановки нагрева достаточно просто нажать «STOP». При повторном нажатии этой кнопки происходит сброс таймера.

• После выключения нагрева нижний ряд дисплеев будет продолжать показывать реальную температуру в секциях.

• Для полного отключения одеяла выключите общее питание (на задней панели блока управления), а вилку шнура питания выньте из сетевой розетки.  В случае загрязнения поверхность одеяла очищается моющим раствором и дезинфицируется 3 % раствором перекиси водорода.

Указания по эксплуатации

Аппарат чувствителен к резким перепадам напряжения во внешней сети. Рекомендуется включать блок управления термоодеяла в сеть через стандартный стабилизатор напряжения.

Для правильной эксплуатации обязательными являются следующие требования:

• беречь от ударов блок управления и при работе располагать его на гладкой жесткой поверхности, обеспечивая свободный доступ воздуха к вентиляционным отверстиям на задней панели и на нижней стороне корпуса прибора;

• не включать изделие в сети питания  с напряжением более, чем указано в паспорте изделия;

• необходимо контролировать температуру тела пациента через регулярные интервалы времени не более 20 мин. При установленной температуре 38 градусов и выше интервалы времени сократить до не более 10 мин.

• пользователи не должны применять методы очистки или обеззараживания, отличные от методов, рекомендованных изготовителем (3% раствор перекиси водорода), без предварительной консультации с изготовителем о том, что предлагаемые методы не нанесут вред изделиям.

• не использовать с другим источником тепла («лучистое тепло» и т.п.).

• не пользоваться изделием, если оно оказалось мокрым (сначала высушить);

• не подвергать поверхность одеяла резким ударам или другим сильным механическим воздействиям, так как вмонтированный термоэлемент  содержит электронные компоненты, регулярно осматривать изделие с целью обнаружения признаков повреждения (проколы, порезы) или износа ткани одеяла. При обнаружении таких признаков необходимо прекратить эксплуатацию изделия;

• не включать одеяло в сложенном виде.

• не допускать частичного или полного покрытия изделия термоизоляционными материалами – это может привести к ожогу.
• применение материалов с хорошей удельной теплопроводностью, таких как вода, гель и подобные вещества с невыключенным нагревательным устройством, может понизить температуру тела пациента;
• конструкция одеяла не содержит открытых токопроводящих элементов, нагревательный элемент изолирован водонепроницаемым материалом поверхности матраса и гальванически соединен с выводом зануления вилки сетевого шнура питания.

• при использовании с высокочастотными хирургическими инструментами и внутрисердечными катетерами следует внимательно ознакомиться с инструкциями на эти приборы в частности в плане выравнивания потенциалов.

• не производить самостоятельно ремонт изделия в том случае, если оно перестало нагреваться или отмечаются сбои в работе электроники;

• не пытаться разъединить застежку «велькро», находящуюся вдоль боковых швов одеяла или вскрыть блок управления– тем самым вы нарушите гарантийные пломбы;- не пытаться включить одеяло с другим блоком управления – это приведет к полному отказу электроники.

Если устройство подает звуковые сигналы

Блок управления имеет программу обнаружения неисправностей и аварийной сигнализации.  В том случае, если устройство издает повторяющийся писк, а на дисплеях появляются символы, не относящиеся к температуре,  возможен один из следующих вариантов:

• Вы  забыли установить температуру работы одеяла – задайте ее кнопками «▲» и «▼».
• Было отключение питания в сети и сбились настройки прибора – снова задайте нужную температуру кнопками «▲» и «▼».
• Температура поверхности превысила предельно допустимую (40°С) – убедитесь, что на поверхности одеяла нет постороннего источника тепла, в противном случае одеяло неисправно и следует обратиться к продавцу или производителю.
• Обнаружена неисправность термоэлемента или электронной схемы – проверьте подключение кабелей и, если все правильно подключено, обратитесь к продавцу или производителю изделия.

Если устройство медленно нагревается

При падении фактического напряжения в сети ниже 220В устройство может разогреваться значительно медленнее нормы (норма = 5 градусов за первые 5-10 минут нагрева). В этих случаях рекомендуется включать блок питания в сеть через стабилизатор напряжения.
