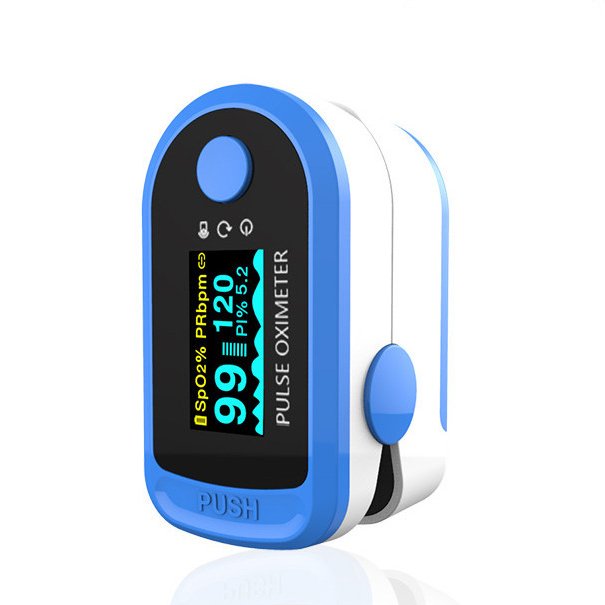

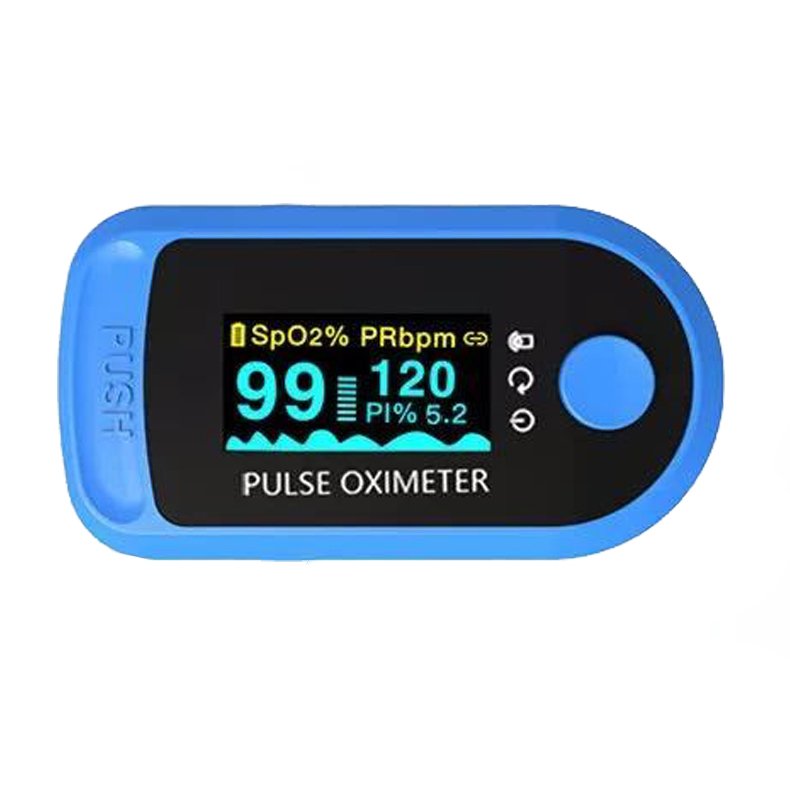

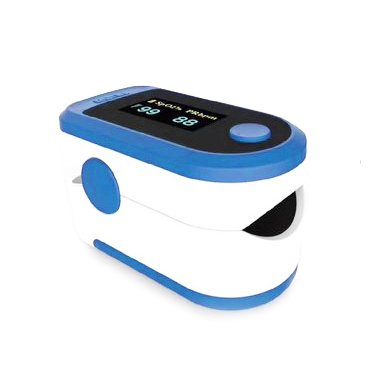

Пальчиковый пульсоксиметр OLED oximeter

Принцип работы: когда палец вставлен в зажим прибора, с помощью фотоэлектрического датчика на дисплее отображается измеренное значение насыщения крови кислородом.

Преимущества пальчикового пульсоксиметра

• Низкое энергопотребление

• Простота использования

• Компактность и легкость

Характеристики

• Тип дисплея: ЖК-дисплей высокой четкости

• Диапазон измерений кислорода: 35% - 100%

• Точность измерений: 70% - 99% ± 2%, <70% точность не обеспечивается

• Диапазон измерения пульса: 25 - 250 ударов в минуту

• Батареи: батарейки ААА (не входят в комплект)

• Автоматическое отключение: прибор автоматически выключается через 8 секунд

Насыщение кислородом – это процентная доля HbO2 в крови, которая считается важным показателем нормальной работы дыхательной и кровеносной систем.

Снижение кислорода в крови сопутствует многии респираторным заболеваниям. Кроме того, нарушение автоматической регуляции организма (из-за анестезиеи, хирургических и других травм, медицинских обследований) может привести к некоторым побочным реакциям:

• головокружение,

• рвота,

• слабость и другие симптомы.

Если вовремя не принять необходимые меры, жизнь человека окажется под угрозой. Поэтому для врачей важно вовремя обнаружить проблему.

Метод использования

1. Установите 2 батарейки типа AAA в батарейный отсек, соблюдая полярность, и закройте крышку батарейного отсека;

2. Вставьте палец в прорезиненную выемку (палец должен быть полностью выпрямлен) ногтем вверх, а затем отпустите зажим;

3. Нажмите кнопку в центре передней панели для включения оксиметра и определения уровня кислорода в крови;

4. В процессе использования не рекомендуется совершать движения пальцами, тело должно находиться в состоянии покоя;

5. При необходимости изменения направления отображения во время использования, нажмите на кнопку в центре передней панели;

6. Измеренные данные отображаются прямо на дисплее;

7. Прибор переходит в режим ожидания при отсутствии генерируемого сигнала;

8. При низком уровне заряда батареи на ЖК-дисплее появляется индикатор низкого заряда.

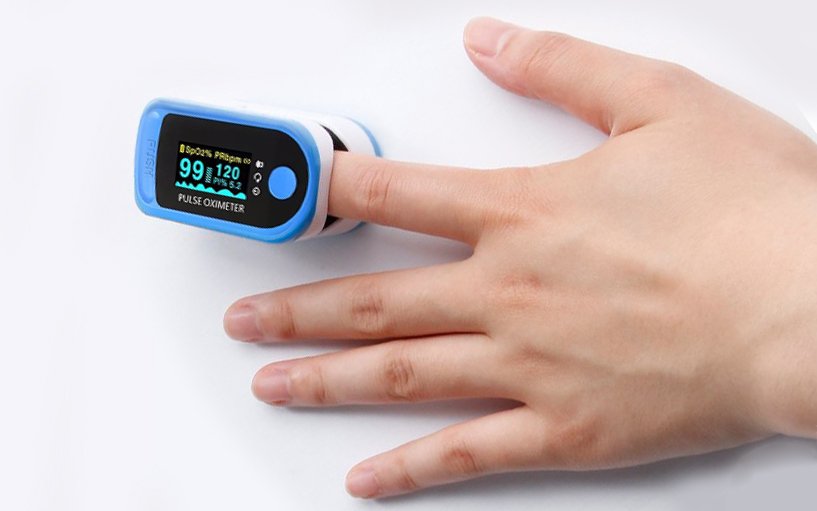

Палец необходимо вставлять ногтем вверх.

Примечание: перед использованием этого прибора необходимо протереть резиновую площадку для пальца медицинским спиртом, а затем обезжирить палец до и после использования прибора (резиновый материал - медицинский каучук, не токсичен, безвреден и не имеет побочных (аллергических) эффектов для кожи).

Техническое обслуживание и хранение

• Необходимо заменить батареи, если горит индикатор низкого напряжения.

• Протирайте контактную поверхность оксиметра перед использованием.

• Если оксиметр не используется в течение длительного времени, выньте батарею из прибора.

• Прибор необходимо хранить при температуре окружающей среды от -10 до 40℃ (от 14 до 104℉) и влажности от 10% до 80%.

• Прибор должен всегда оставаться сухим. Влажность окружающей среды может повлиять на срок службы продукта или даже привести к его повреждению.

• Необходимо утилизировать использованные батареи в соответствии с местными законами и правилами.

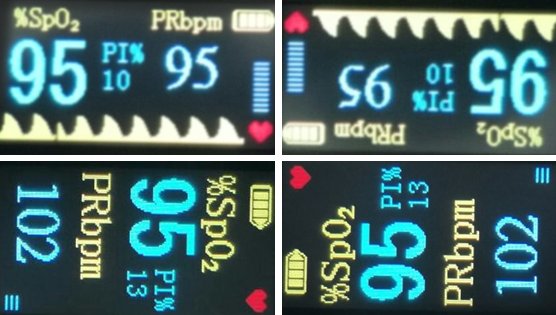

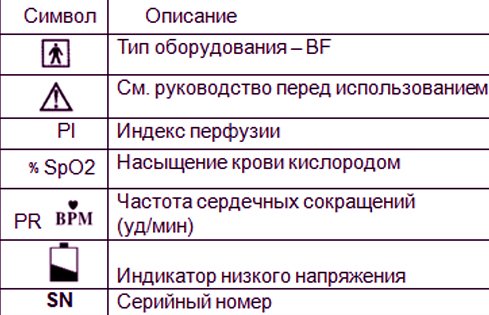

Расшифровка символов	Варианты отображения

Информация о безопасности

1. Прибор нельзя использовать вместе с оборудованием МРТ или КТ.

2. Опасность взрыва: не используйте этот прибор в среде горючего анестезирующего газа.

3. Оксиметр играет лишь вспомогательную роль в диагностике состояния пациента. Диагноз ставит врач на основании клинических проявлений и симптомов.

4. Всегда проверяйте точку контакта датчика оксиметра и кожи пациента для обеспечения нормального кровообращения.

5. Датчик оксиметра не предназначен для контакта с пластырем (и при наличии волдырей на коже), так как это может вызвать ошибку данных измерений.

6. Пожалуйста, внимательно прочтите это руководство перед использованием прибора. Оксиметр не имеет функции предупреждения об уровне кислорода в крови, его нельзя использовать для непрерывного мониторинга.

7. При использовании в течение длительного времени периодически меняйте точку измерений в зависимости от состояния пациента.

8. Точку измерений необходимо менять не чаще, чем каждые 2 часа, при этом необходимо проверять состояние кожи, уровень кровообращения и состояние пациента.

9. Дезинфекция под высоким давлением, использование дезинфицирующего средства на основе винилоксида или погружение датчика в жидкое дезинфицирующее средство может привести к неправильным данным измерений.

10. Нарушение значений важных показателей гемоглобина (таких как карбогемоглобин или метгемоглобин) может вызвать неправильные данные измерений.

11. Чрезмерное окрашивание кровеносных сосудов (например, индоцианин зеленый или метилен синий) может привести к неправильным данным измерений.

12. На точность измерения насыщения крови кислородом влияет сильная освещенность окружающей среды (прямой солнечный свет), при необходимости используйте затеняющий защитный кожух.

13. Резкие движения пациента могут привести к неправильным данным измерений.

14. Помехи от высокочастотных сигналов медицинских приборов или дефибрилляторов могут привести к неправильным данным измерений.

15. Ритмичная пульсация вен может привести к неправильным данным измерений.

16. Использование манжеты для измерения артериального давления на артерии или кровеносном сосуде, контактирующем с датчиком, может привести к неправильным данным измерений.

17. Артериальное низкое давление, тяжелая систолическая гипотензия, тяжелая анемия или гипотермия могут привести к неправильным данным измерений.

18. Использование кардиотоника после остановки сердцебиения или дрожь пациента могут привести к неправильным данным измерений.

19. Использование яркого лака для ногтей может привести к неправильным данным измерений.

* Перерабатываемые аксессуары или их компоненты в приборе, указанные в руководстве, включая батареи, должны соответствовать местным законам и правилам.

Принцип работы

Принцип измерения пульсоксиметра основан на спектральных характеристиках гемоглобина и оксигемоглобина с различными скоростями поглощения в областях красного и инфракрасного излучения, с использованием эмпирической формулы данных в соответствии с законом Бэра-Ламберта. Принцип работы заключается в использовании фотоэлектрической технологии обнаружения кислорода в крови в сочетании с технологией отслеживания частоты пульса. Излучение двух разных длин волн (красный – 660 нм и ближний инфракрасный свет – 940 нм) проходят через ноготь пальца и детектируются абсорбционным датчиком зажима, а сигнал измерения принимается светочувствительным элементом. Полученная информация выводится на дисплей в удобном виде после обработки с помощью микропроцессора.

Он состоит из двухслойных компонентов и фотоэлектрического детектора. Кости, клеточная ткань, зоны пигментации и сосуды вен имеют разные постоянные поглощения света. При пульсации артерии и сокращениях сердца, уровень поглощения света будет различаться с увеличением и уменьшением кровотока. Поглощающая способность различного света во время сердечных сокращений преобразуется в измеренные значения насыщения крови кислородом.

Поиск и устранение неисправностей
